ワゴンRスティングレー ~ デイライト

2011.08.16 - 車・ロードバイク
ポチッとクリックお願いします
にほんブログ村 ハンドメイドブログ 今日作ったものへ




今日は デイライト を施工しました


デイライトは ならOKなようです!


どちらにしようか迷ってたら

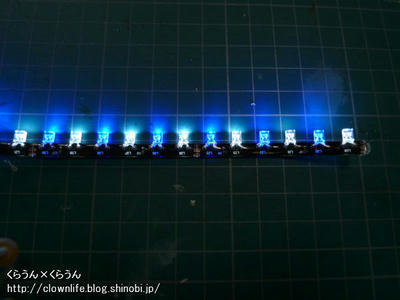

白、青が交互になっているLEDテープを発見





青だけ光らせることもできるし、白だけ光らせることもできる


日中はどちらも光らせて、夜になってライトを付けたら白を消して青だけ光らせるとか


アレンジできそうですね




取り付け位置はヘッドライトの下です

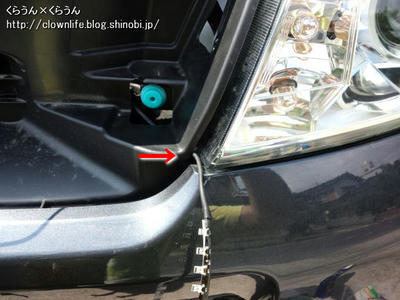

電源ケーブルはヘッドライトとグリルの間の隙間からエンジンルームへ引き込みます







電源はACC連動にするので車内のヒューズから取ります


 ※ ACC:カーステレオ等の電装品のみを動かすために使うアクセサリー電源

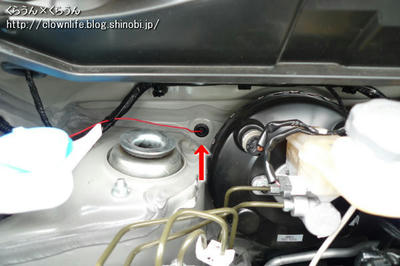

エンジンルームから車内へは、ここ↓を通します







ペンチで引っ張れば黒いキャップが外れるんですが


思ったよりきつくて、あれこれしてるうちに黒いキャップに穴が空いてしまったので(^^;)

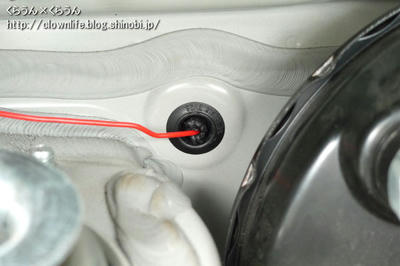

そこへ配線を通しました (+線だけ。-線はエンジンルーム内でアース)

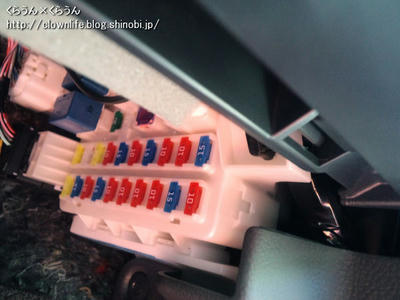

ヒューズボックスはアクセルペダルの右側にあります







テスターでACCを探します


(エンジンOFFの状態では通電せず、ACCにした時に通電するヒューズ)







ヒューズボックスからの電源取り出しはエーモンのフリータイプヒューズ電源(低背)を使用


 ※ ヒューズには "平型"、"ミニ平型"、"低背" の3種類ありますが、

  スティングレー(MH23S)は "低背" です



【楽天】20A以下のヒューズすべてに使える エーモン フリータイプヒューズ電源(低背) \315





ヒューズ電源には向きがあるので、ヒューズボックスに挿す時に気を付けないと


ヒューズが切れる可能性があるようです


赤い線が出ている方が電源線で、こちらをヒューズボックスの通電している方に挿します

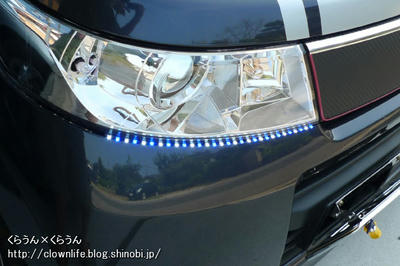

さて、点灯!!





青と白のLEDが交互になってるんですが


遠くから見ると青にしか見えませんね(^^;)




近づいてみると、ちゃんと交互に見える
