いよいよ取り付け！！




① 取り付け準備

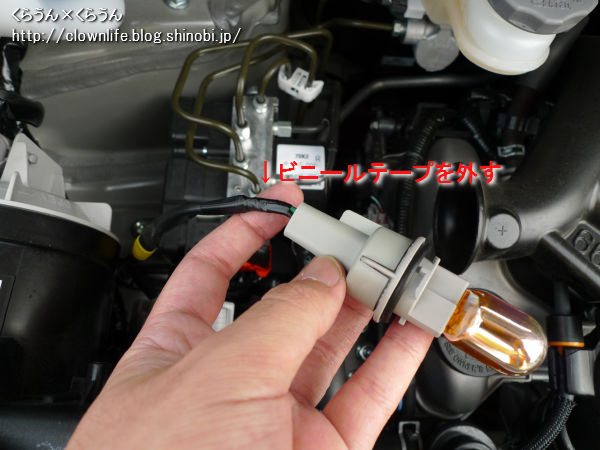

ヘッドライトからウインカーを外し、ソケットの付け根のビニールテープを外します


緑と黒のコードがあるので、検電テスターで極性を調べます


緑が （＋） 、黒が （－） です！

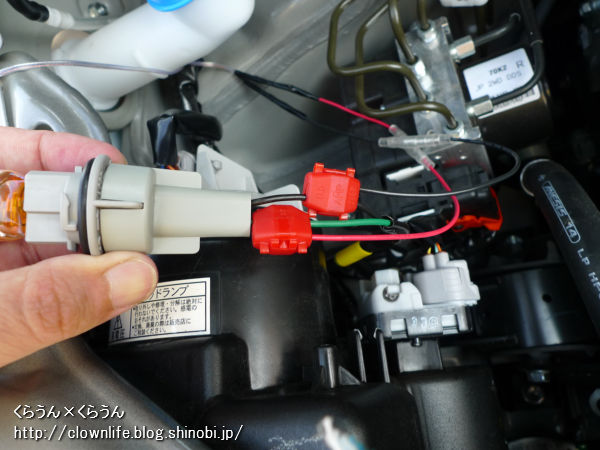

② 配線取り付け

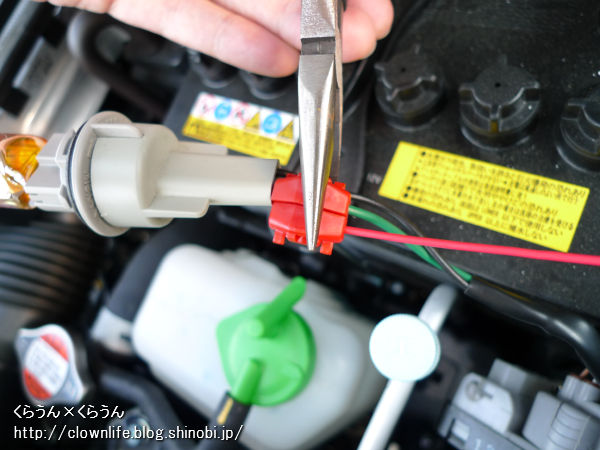

配線コネクターを取り付けます





（＋） （－） とも付けるとこんな感じ↓





LEDテープを車体に張り付ける前に、点灯チェック


うまく点滅しました～







③ LEDテープ取り付け

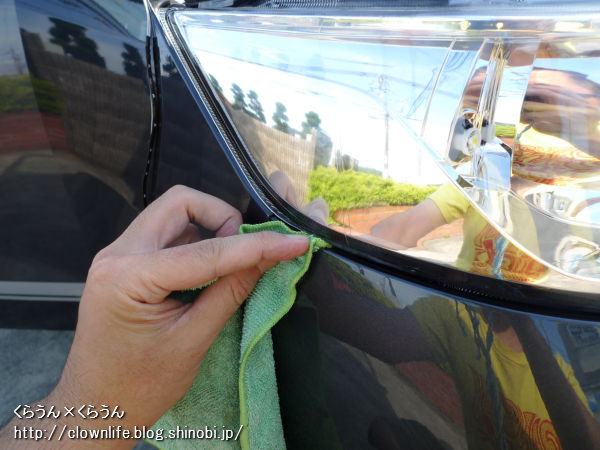

LEDテープを貼り付ける前に、貼り付けか所をパーツクリーナーでしっかり脱脂します





まぁ、どれでもいいんじゃないかな！ ホームセンターとかで売ってるやつで


ちなみに、僕が使ってるのは下の方

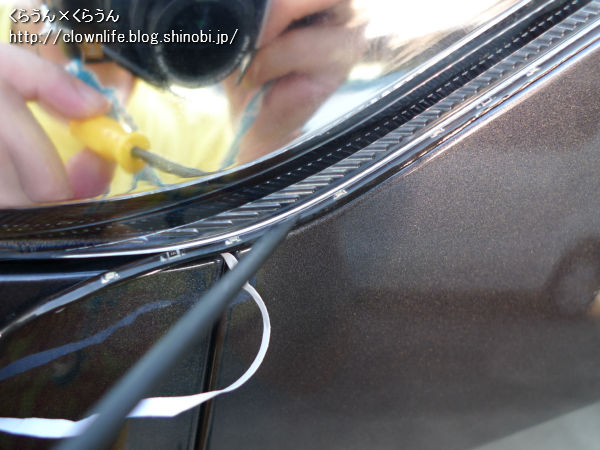

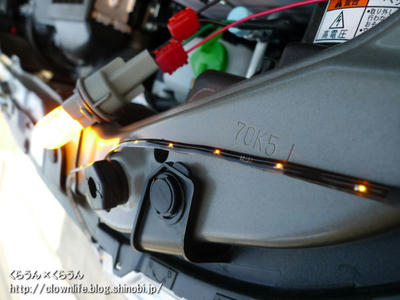

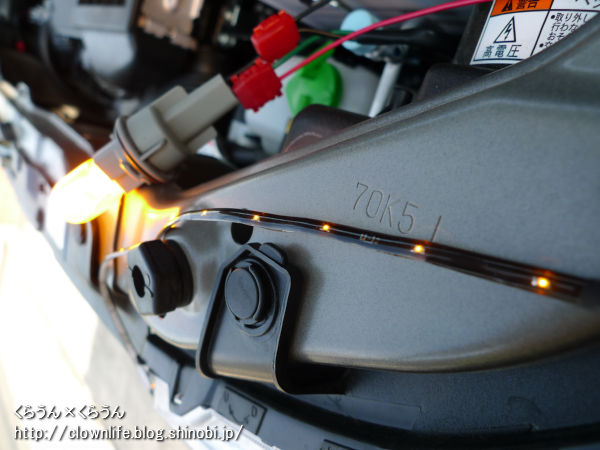

LEDテープをヘッドライトと車体の間に挿し込み


両面テープの台紙を徐々に外していきます


細いマイナスドライバーとかで軽く押しつけてやるとしっかり張れます！

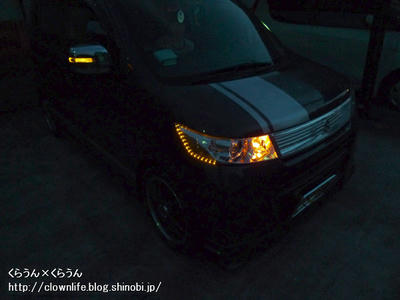

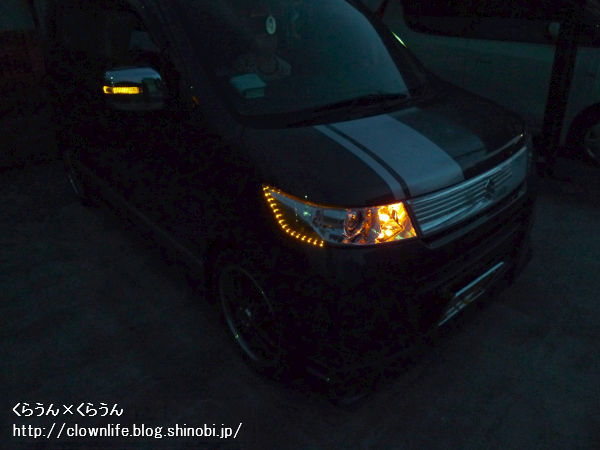

④ 完成





手探りでやってみましたが、けっこう簡単にできました！！


次は、テールランプの方も同じようにしてみようかな

[11回]

配線イメージを確認したところで、実際にやってみましょう

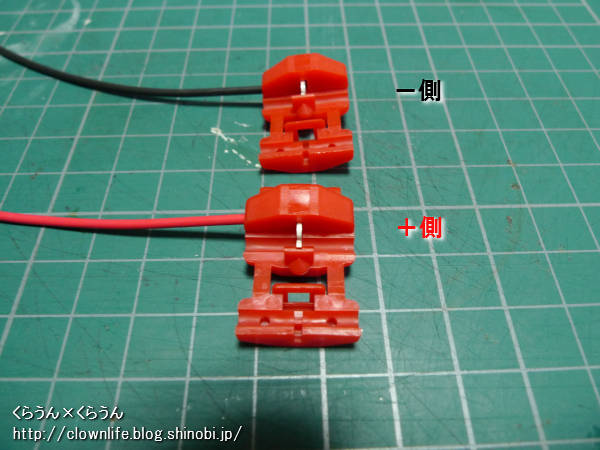

① 配線コネクター取り付け

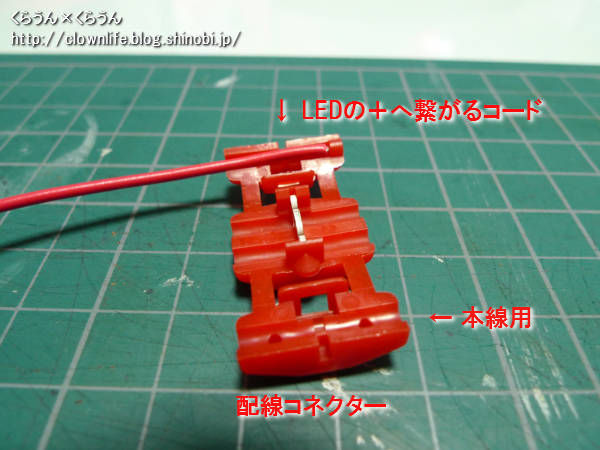

まず、ウインカーの配線から分岐させるために、配線コネクターを取り付けます


貫通していない方の溝に、LEDへ繋がるコードを取り付け





もう一方は本線用（ウインカーのコードへ）。　これを繋げるのは最後


(＋) と (－) 同じものを作ります








② ギボシ端子取り付け


配線コネクターを取り付けた反対側にギボシ端子を取り付けます





このギボシ端子は無くてもいいけど、LEDを外したくなった時とか


別の色に変えたくなった時などに、ここから外しやすいので付けておきます





ちゃんと絶縁カバーもかぶせて！

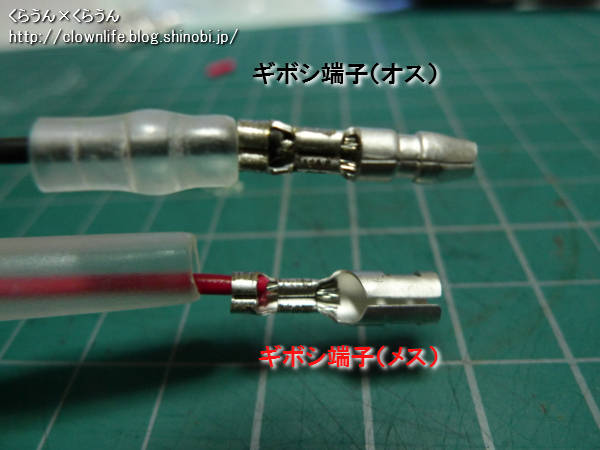

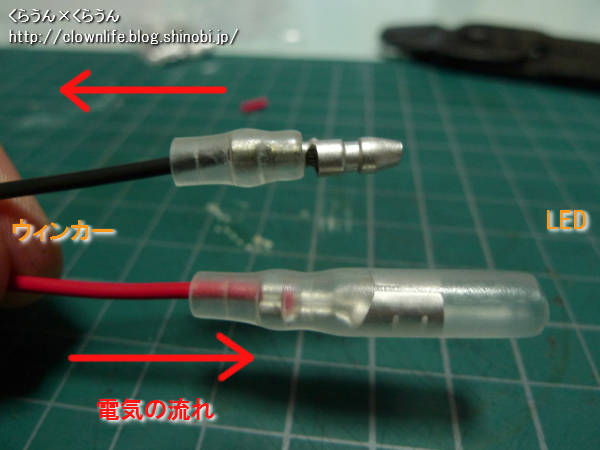

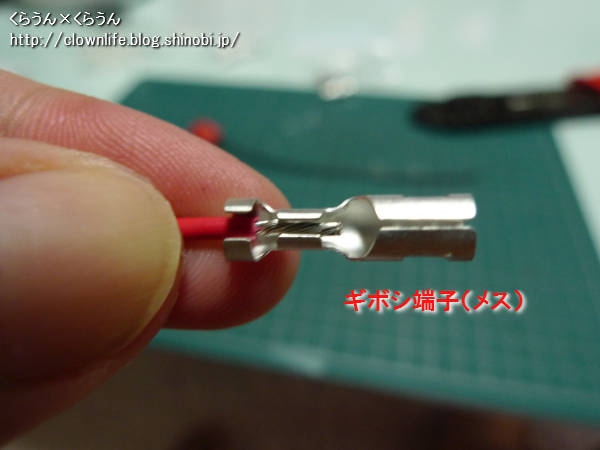

(＋) のコードには「メス」、(－) のコードには「オス」を取り付けます


※ 電気は (＋) から (－) へ流れるので、ギボシ端子の接続を外した時に

　 ギボシ端子がどこかに触れてショートしないように

　 絶縁カバーで覆われている「メス」の方を (＋) にします





③ LED側のギボシ端子取り付け


②で付けたギボシ端子と対になるように、LEDテープから出ているコードにも


ギボシ端子を付けないといけませんが、LEDテープのコードは細すぎてギボシ端子が付けれません


※ LEDのコードの太さは0.25sq（たぶん）で、車の電装系でよく使われているコードの太さは0.5sq

　 （sq＝スケア［m㎡］）

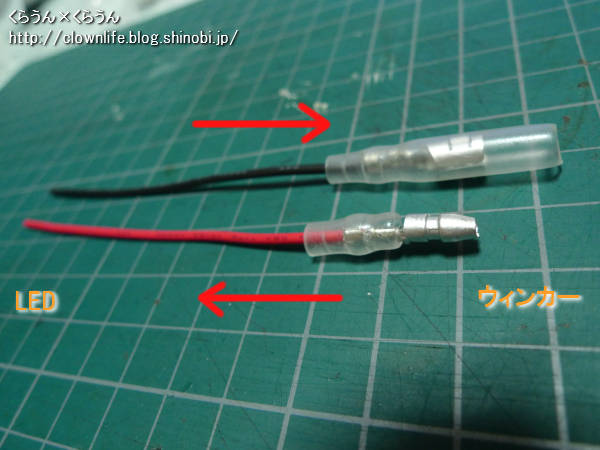

そこで、②とは反対（＋側にオス、－側にメス）にギボシ端子を取り付けたコードを作ります








④ LEDテープ接続

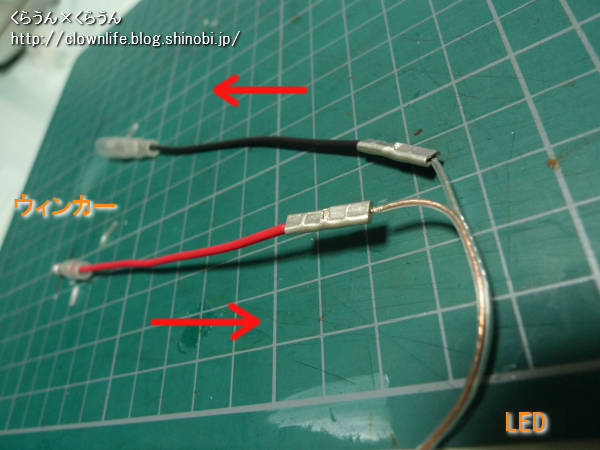

LEDテープのコードと③で作ったコードを圧着端子で接続します

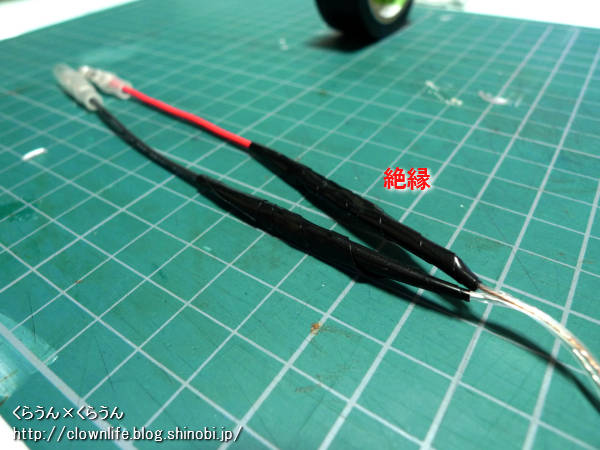

圧着端子は絶縁チューブや絶縁テープを巻いて絶縁しておきます

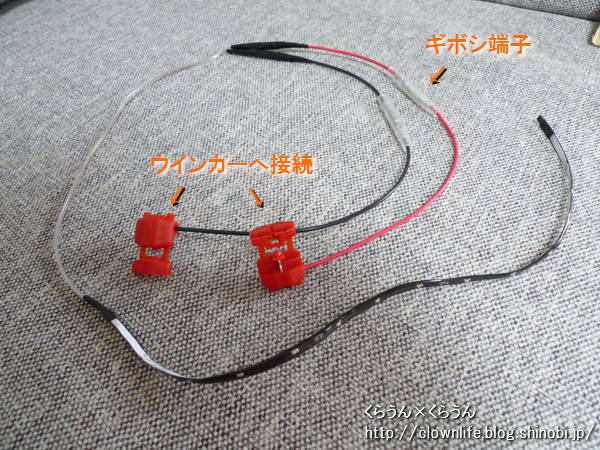

同じものを２つ（左右のウインカー）作って、パーツは出来上がりです





あとは、これをウインカーのコードへ取り付けるだけです

[1回]

雑誌やネットを見てて


LED を使った電装系のドレスアップが面白そうなので


チャレンジしてみることにしました




手始めに何をしようか・・・。


初心者なんで、あんまりややこしいことは自信が無いので


ヘッドライトの下にLEDを並べ、ウインカーに連動させて点滅させてみようと思います


ということで、オレンジ色（アンバー） の LEDテープ を購入





３０cm２本で４００円は安い！！

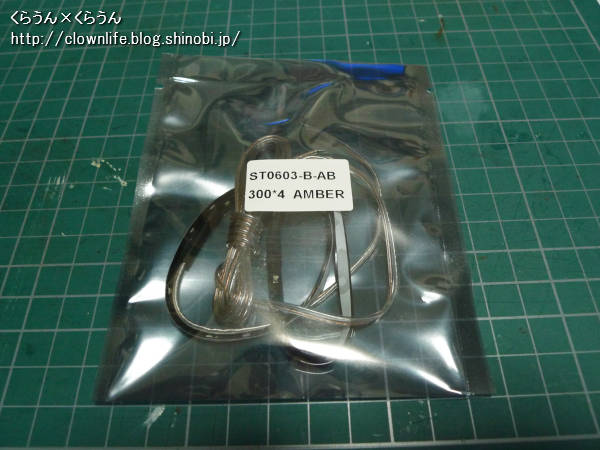

実際に送られてきた物がコチラ↓





安いからか、まったく何の説明も付いていません


コードの極性 (＋) (－) もわかりません

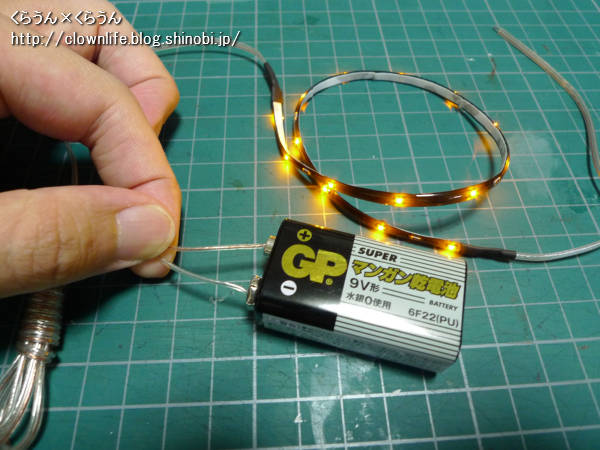

まず、９Ｖ電池 を使って極性を調べてみました


車は１２Ｖだけど、９Ｖ電池で光るかなと安易に思ったけど。。。







おおぉぉぉ～！！光った光った（￣▽￣ ）


これだけのことで、ちょっと感動ｗｗ




ＬＥＤさえ光れば、もうできたも同然 （単純）


それでは、さっそく配線（＾０＾）／

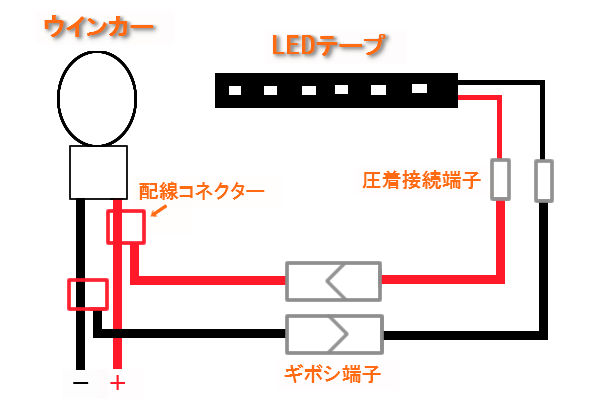

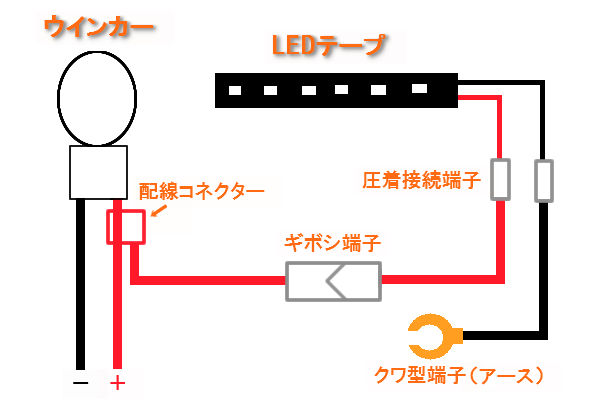

・・・の前に、配線イメージです


ウインカーのコードから分岐させます


A.　(＋) (－) とも分岐させるパターン





B.　(－) はボディーにアースするパターン





※ オーディオ等の場合はノイズが乗りやすくなるので、(－) はアースする方がいいけど、

　 LEDの場合はどちらでも良いみたい




とりあえず、A のパターンでやってみます（＾０＾）／

[3回]

ゴーヤの栽培が流行ってるみたいですね！！


その流行りに乗っかってるようでイヤなんだけど（笑）


うちでもゴールデンウイークにイオンでもらったゴーヤの苗を育てています（＾＾;）





１ヶ月で約７０cmくらいかな


添え木の高さをかるく越えちゃったので


園芸ネットを付けることにしました。




うちはベランダで育ててるんだけど


この園芸ネット、上はどこに付けたものか？？？


壁側に出っ張りも何もない


釘を打ちつけるわけにもいかないし、、、




そこで、悩んだあげく





１００均で買ってきたフックを接着剤で付けちゃいました


大丈夫か、これで（＾＾;）


まる一日乾かしたらけっこうしっかりくっ付いたんで、簡単に取れることはないと思うけど。。。




こういうのが良かったかな↓

[0回]

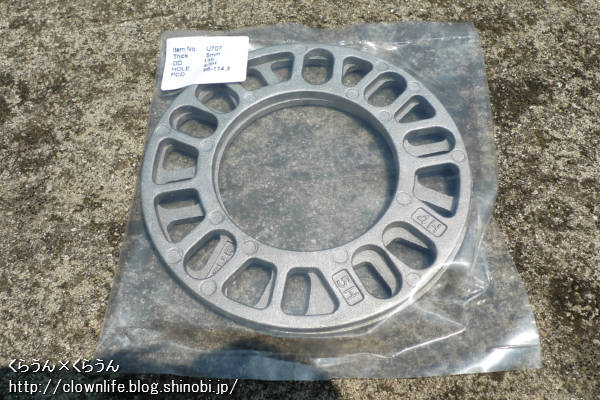

ホイールスペーサー（5mm）を購入


ホイールスペーサーとは、ホイールの取付ハブ部に装着して


ホイールをプラスオフセットさせる為のパーツです。


購入時に気を付ける点は

・ボルトの数
・ボルトの軽
・ＰＣＤ（ボルト穴どうしの中心点を結んでできた円の直径）


４Ｈ/５Ｈ穴共用の汎用品を買えば、間違いないでしょうけど





もっとも気を付けないといけないのが、厚みですね


車にもよるかもしれませんが、僕の車は５ｍｍが限度じゃないでしょうか？


それ以上厚いものにすると、ナットのかかりが少なく


走行中にタイヤが外れてしまう危険があります。





本当は、10mm～15mm くらい入れたいところですが。。。


そういう場合は、ハブボルトの付いている ワイドトレッドスペーサー もあるけど


高い、重い、ホイールによっては付かない場合がある（元のボルトをカットする必要がある）


といった点からあきらめました

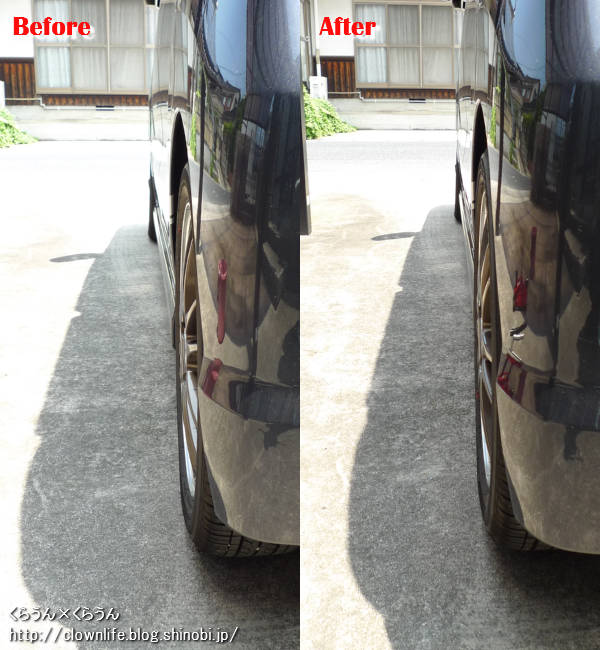

じっさい取り付けた画像がコチラ↓





びみょ～ （￣▽￣||）


まぁ、これといってやって得することはないかな（笑）


自己満足です！！
